Kolejny dzień w towarzystwie niezwykle ciekawych i jakże wymagających urządzeń:
Serwosilnik Allen-Bradley – uszkodzony enkoder, wyeksploatowane łożyska – standard.
Moduł ABB – uszkodzone przetworniki ciśnienia na jednym z kanałów, a do tego popalona sekcja pomiarowa.
Serwonapęd Lenze – Creme de la Creme dzisiejszego dnia – serwonapęd z bardzo rozległymi uszkodzeniami modułów IGBT oraz sterowania, ale przede wszystkim z problemem “ulotnionego” wsadu z pamięci płyty procesorowej.
Na szczęście nic tak nie poprawia dnia, jak satysfakcja z okiełznania elektroniki, która postanowiła żyć własnym życiem. Czasem wystarczy trochę cierpliwości, trochę lutowania… i dużo kawy, żeby nawet najbardziej oporne urządzenie przypomniało sobie, do czego zostało stworzone 😉
Urządzenie:

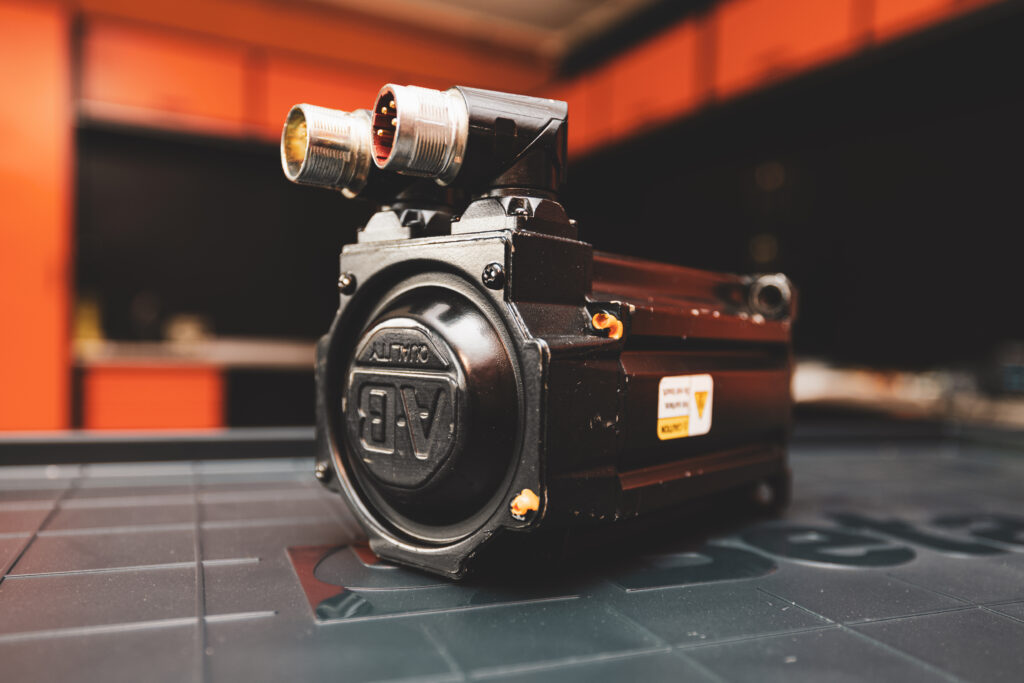

- Serwosilnik Allen-Bradley MPL-B430PSJ72AA
Zakres prac:
- rozebranie oraz czyszczenie silnika
- wymiana łożysk oraz uszczelnień
- wymiana oraz justowanie układu pomiarowego
- impregnacja uzwojenia
- testy funkcjonalno-obciążeniowe
Urządzenie:

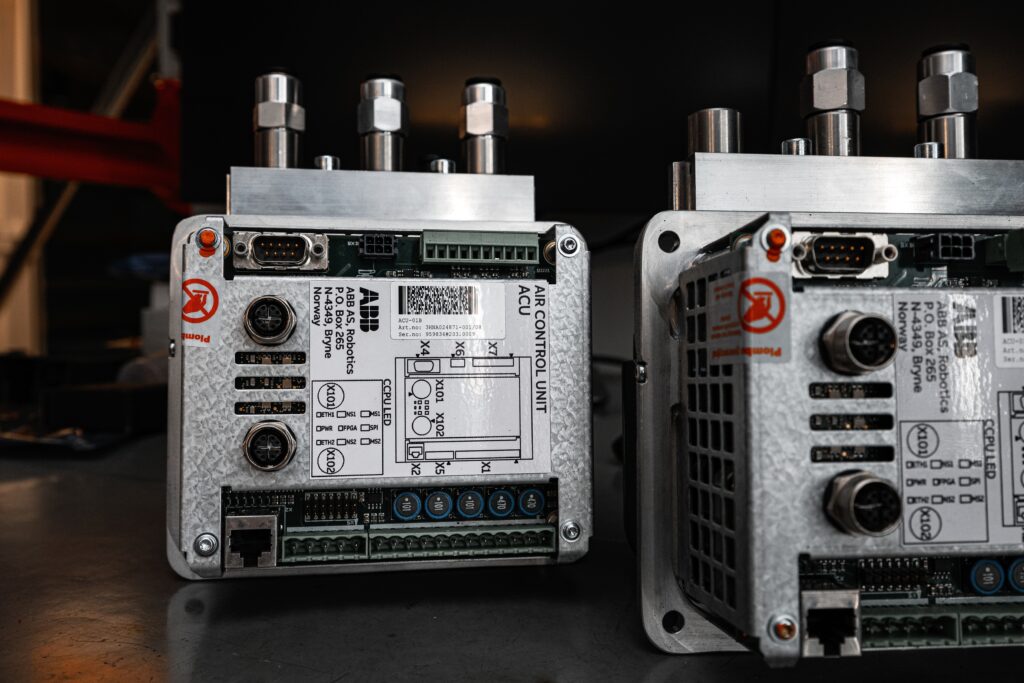

- Moduł ABB Air Control Unit 3HNA024871-001
Zakres prac:
- rozebranie oraz czyszczenie urządzenia
- naprawa sekcji zasilania przetwornika ciśnienia na jednym kanale
- usunięcie skutków gromadzącej się wody w przetworniku
- wymiana popalonych elementów biernych w sekcji pomiarowej
- wymiana przetwornika sop4 tht
- konserwacja urządzenia wraz z wymianą elementów biernych
- testy funkcjonalne
Urządzenie:

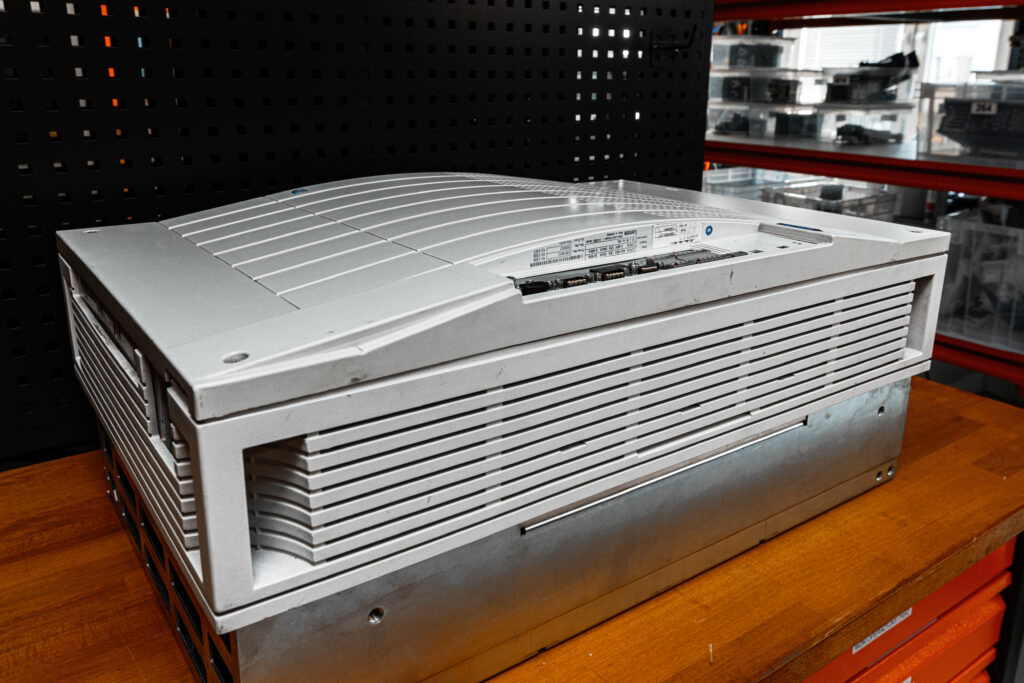

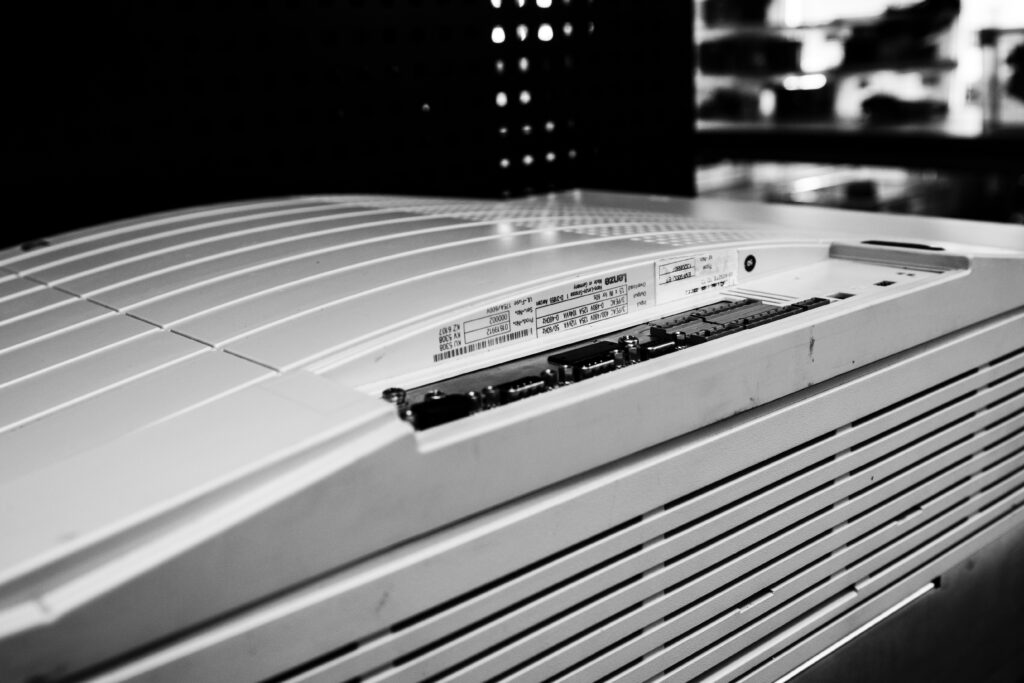

- Serwonapęd Lenze EVF9332-ET
Zakres prac:
- naprawa sekcji zasilania
- wymiana uszkodzonych modułów IGBT
- naprawa sekcji sterowania końcówkami mocy
- zakup płyty procesorowej oraz programowanie pamięci EEPROM
- wymiana uszkodzonych transformatorów
- naprawa wypalonych ścieżek na płytach PCB
- poprawa połączeń lutowniczych
- testy funkcjonalno-obciążeniowe
- inspekcja kamerą termowizyjną
